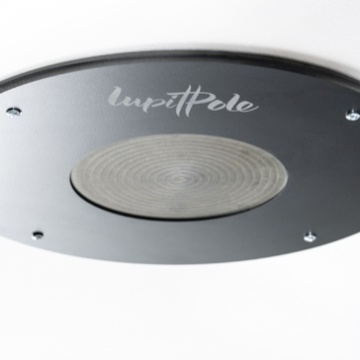

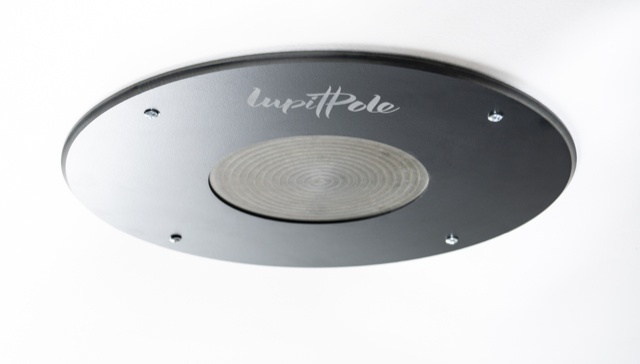

Lupit plaster ceiling upper plate

scarica il manuale di installazione

Il suo scopo principale è quello di distribuire la pressione applicata dal disco superiore del palo uniformemente su una superficie del soffitto molto più grande, riducendo il carico su un unico punto ristretto del soffitto in questo modo il palo è utilizzabile anche su soffitti in cartongesso o cavi ( spessore sopra1.4 cm ) e contribuendo ad aggiungere sicurezza ed integrità strutturale.

Caratteristiche chiave
Distribuzione della forza su superfice piu ampia

Espande l'area di contatto tra il palo e il soffitto di 5,5 volte, riducendo lo stress concentrato e riducendo al minimo il rischio di rovinare un soffitto in carton gesso.

Materiale

Tavola laminata pressata circolare
Diametro: 470 mm

Si fissa con 4 fori al soffitto, viti incluse per soffitto cartongesso fino a 32mm

La costruzione leggera ma forte garantisce una lunga durata senza aggiungere carico inutile ad un soffitto

Guida all'Installazione: Supporto Superiore Lupit per Soffitti in Cartongesso

1. Preparazione

• Verifica Compatibilità: Assicurarsi che il soffitto sia un controsoffitto in cartongesso (spessore 14–32 mm). Questi tasselli sono progettati esclusivamente per superfici cave e non sono adatti per materiali pieni come cemento, mattoni o legno.

• Attrezzi necessari:

  • Trapano con punta da 13 mm

  • Cacciavite o pinza specifica per tasselli a espansione (Hollow Wall Anchor Setting Tool)

  • Metro e matita

  • Aspirapolvere o pennello (per pulire i fori)

  • Piastra superiore Lupit (da usare come dima)

2. Marcatura dei punti di fissaggio

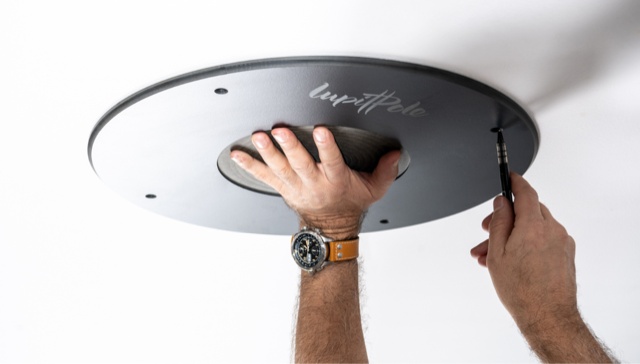

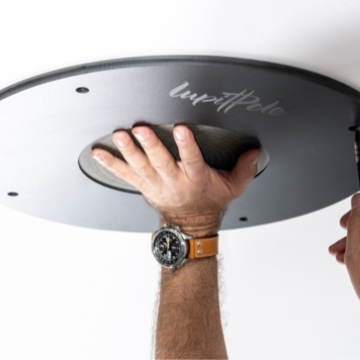

• Usa la piastra come dima: Posiziona la piastra Lupit nel punto desiderato del controsoffitto. Assicurati che la superficie sia livellata e parallela al pavimento

• Segna i fori: Usa una matita per segnare la posizione dei fori attraverso le asole della piastra.

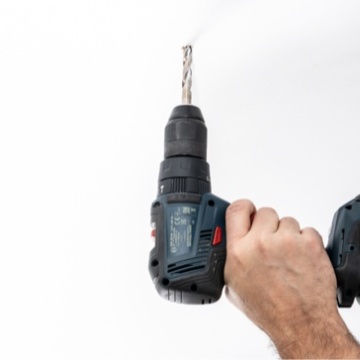

3. Foratura

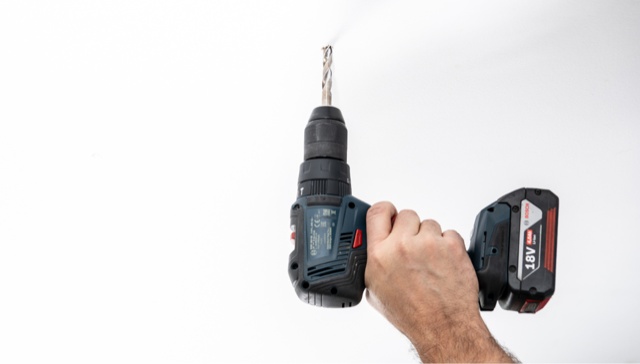

• Fora con cura: Usando la punta da 13 mm, fora perpendicolarmente alla superficie nei punti segnati. Assicurati che la profondità sia sufficiente per alloggiare il tassello.

• Pulisci dalla polvere: Usa un aspirapolvere o un pennello per rimuovere la polvere di gesso dai fori per garantire una tenuta ottimale.

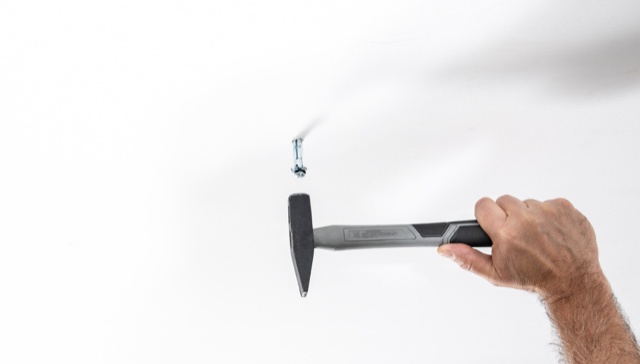

4. Installazione dei tasselli

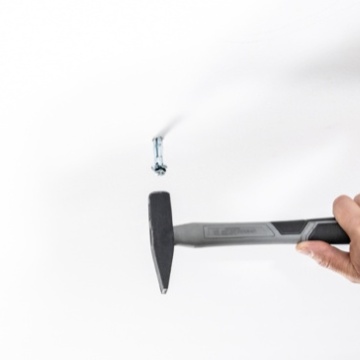

• Inserisci il corpo del tassello: Spingi o picchietta delicatamente ogni tassello nel foro finché il collare non è a filo con la superficie del soffitto.

• Fissa il tassello: Inserisci la vite M6 nel tassello e inizia a stringere con un cacciavite o con la pinza specifica. Ruotando la vite (o usando la pinza), il tassello si espanderà dietro il cartongesso, bloccandosi saldamente in posizione.

• Non stringere eccessivamente: Fermati non appena avverti una decisa resistenza. Estrai la vite

5. Montaggio della piastra

• Fissa la piastra: Allinea la piastra superiore Lupit con i tasselli installati e fissala utilizzando le viti M6 fornite.

• Verifica la stabilità: Assicurati che tutti i fissaggi siano serrati e che la piastra sia fissata saldamente senza oscillazioni o movimenti.

La piastra superiore Lupit deve essere montata esclusivamente su controsoffitti in cartongesso standard (spessore 12,5 mm o superiore) supportati da una sottostruttura costruita a regola d'arte.

La capacità di carico dipende dalla qualità e dalle condizioni del soffitto. Lupit Pole d.o.o. non si assume alcuna responsabilità per installazioni improprie, uso su superfici non idonee o sovraccarico. La responsabilità totale ricade sulla persona o sul professionista che installa il prodotto. In caso di dubbi, consultare un installatore qualificato o un ingegnere strutturale.

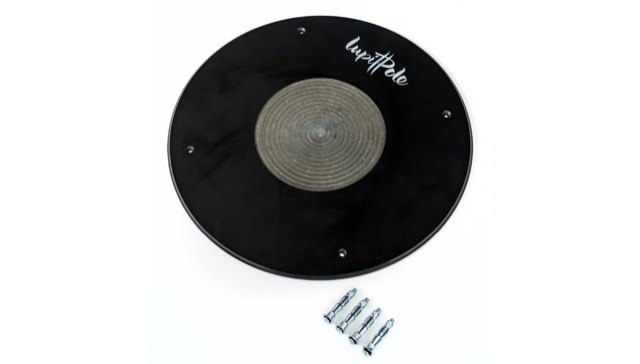

Descrizione Tasselli Metallici per Muri Cavi M6 x 65 mm

Questi tasselli offrono un fissaggio forte e sicuro su un'ampia gamma di materiali in lastre. Possono essere installati rapidamente e, una volta fissati, la vite può essere rimossa senza spostare il corpo del tassello, permettendo di smontare facilmente la piastra per eventuali tinteggiature o riposizionamenti. Ideali per fissare la piastra Lupit, questi tasselli (comunemente chiamati tasselli per cartongesso o "molly") garantiscono un'ottimale distribuzione del carico sul cartongesso.

Specifiche Tecniche:

• Misura filettatura: M6

• Lunghezza tassello: 65 mm

• Diametro foro richiesto: 13 mm

• Spessore parete adatto: 14–32 mm

• Materiale: Acciaio zincato

• Caratteristiche: Eccellente capacità di carico, distribuzione uniforme del peso, struttura durevole.

• Confezione: Set da 4 pezzi in busta richiudibile.

Progetto

Rifinito in nero per un aspetto elegante e discreto.

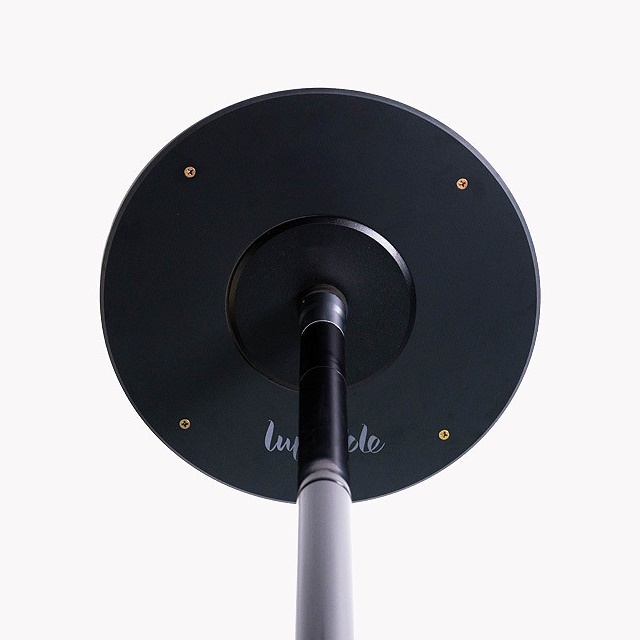

È caratterizzata da un'area incisa con precisione per contenere saldamente il disco superiore del palo Lupit in posizione,

consentendo ancora al palo di essere facilmente installato e rimosso senza smontare la piastra piu grande fissata al soffitto

Sistema di montaggio

Collegato al soffitto utilizzando 4 viti (viti standard fornite).
Nota: a causa dell'ampia varietà di costruzioni di soffitti in gesso, gli utenti devono verificare che le viti fornite siano adatte al loro tipo di soffitto specifico. In alcuni casi, potrebbe essere necessario hardware di montaggio aggiuntivo o alternativo per l'installazione sicura.

Facile installazione

Processo di montaggio semplice e rapido progettato per gli utenti domestici.
Una volta installata, la piastra rimane saldamente fissata al soffitto, pronta ad accogliere ripetutamente la configurazione del palo senza ulteriori regolazioni.

Applicazioni

• Ideale per le configurazioni di fitness per il palo G2 Home, in cui sono presenti soffitti di cartongesso.
•
  Fornisce tranquillità assicurando che il soffitto possa gestire in sicurezza le forze di compressione dall'uso del palo.
•
  Consente un'installazione/rimozione frequente del palo lupit calksic G2 senza stress del soffitto ripetuto.

Compatibilità
Importante:
Questo accessorio è compatibile solo con i pali della linea Lupit - Home Edition. Non è progettato per altri modelli di palo lupit o pali di terze parti.

Riepilogo

La piastra superiore, pensata per soffitto in gesso, Lupit è un accessorio essenziale per gli appassionati di palo che usano il lupit Classic pole g2 a casa.

Distribuendo in modo intelligente le forze su un'area molto più ampia, migliora la sicurezza, protegge l'integrità del soffitto e supporta un'esperienza professionale e affidabile per il fitness poli a casa.
